Listrik yang keluar dari stop kontak di rumah Anda adalah arus bolak-balik bertegangan sekitar 220 volt. Sementara itu, prosesor, RAM, dan SSD di dalam casing bekerja dengan arus searah bertegangan rendah: 12, 5, dan 3,3 volt. Kalau listrik rumah disambungkan langsung ke motherboard, komponennya rusak seketika. Perangkat yang menjembatani dua dunia ini adalah power supply komputer, kotak logam berkipas yang biasanya terpasang di pojok bawah atau atas casing PC.
Di antara komponen komputer lain, power supply paling jarang diperhatikan saat membeli PC, padahal semua komponen lain bergantung pada dayanya. Artikel ini membahas pengertian power supply, fungsi, cara kerja, jenis, sertifikasi, hingga cara menghitung watt dan mengecek PSU yang dicurigai rusak.
Power Supply Komputer Adalah Penerjemah Listrik untuk Komponen PC

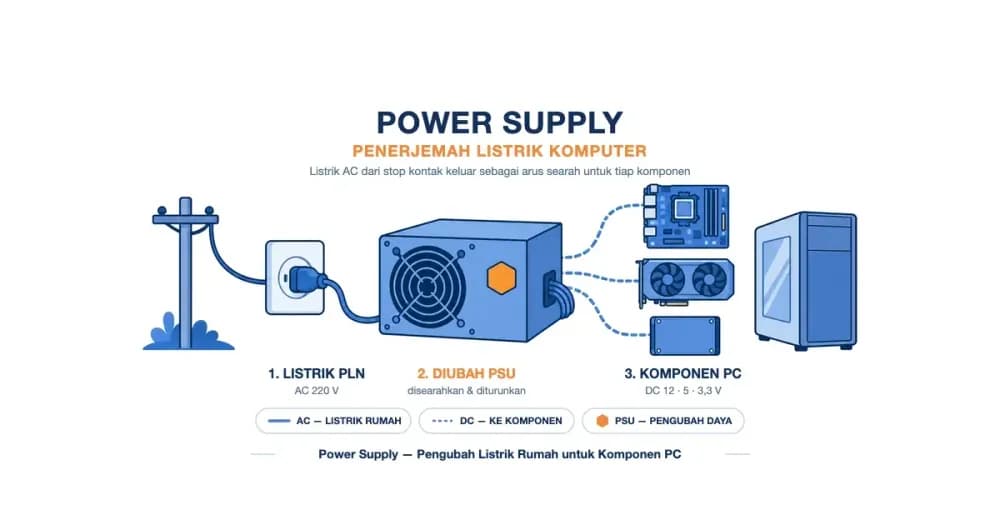

Power supply komputer adalah perangkat yang mengubah listrik AC dari jaringan PLN menjadi beberapa tegangan DC yang stabil untuk komponen PC. Nama lengkapnya power supply unit (PSU), sedangkan padanan bahasa Indonesianya adalah catu daya. PSU termasuk hardware internal, karena dipasang di dalam casing dan tidak terlihat saat komputer dipakai.

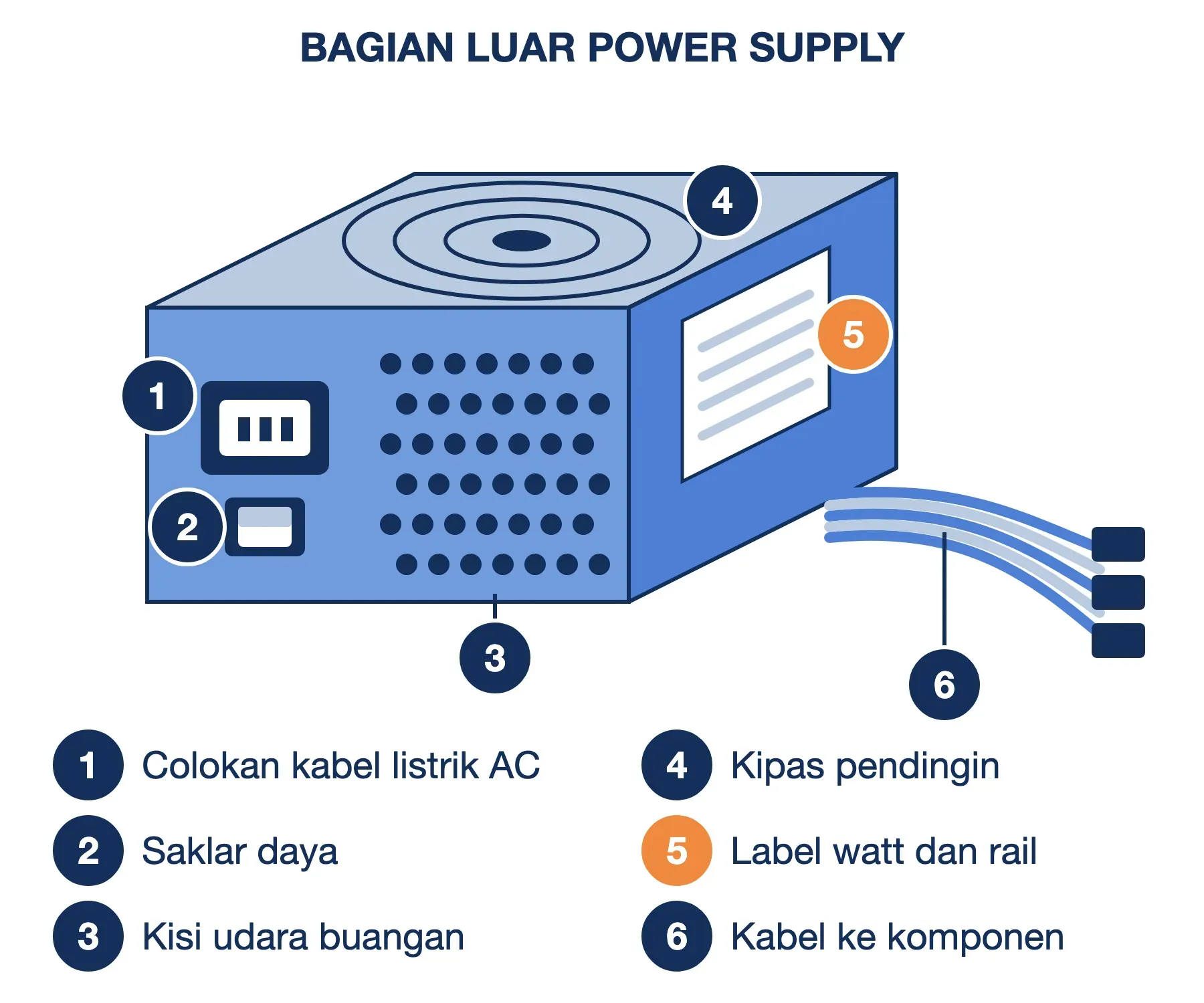

Bentuknya kotak dengan colokan kabel listrik dan saklar di belakang, serta seikat kabel yang menuju motherboard, kartu grafis, dan media penyimpanan. Karena banyak orang menyebut casing PC sebagai "CPU", PSU juga sering disebut power supply CPU, padahal CPU sebenarnya adalah prosesor. Kapasitasnya dinyatakan dalam watt, misalnya 550 W atau 750 W. Angka ini menunjukkan daya maksimal yang sanggup disalurkan secara terus-menerus, bukan daya yang selalu dipakai.
Di Indonesia, singkatan PSU juga berarti Pemungutan Suara Ulang dalam pemilu. Di urusan perumahan, PSU adalah Prasarana, Sarana, dan Utilitas. Artikel ini hanya membahas PSU sebagai komponen komputer.
Fungsi Power Supply pada Komputer
Fungsi PSU tidak berhenti di "mengubah AC menjadi DC". Ada lima tugas yang dijalankan bersamaan setiap kali komputer menyala:
- Mengubah arus bolak-balik menjadi arus searah: komponen elektronik digital hanya bisa bekerja dengan arus searah (direct current, DC). PSU menyearahkan listrik AC dari stop kontak lebih dulu sebelum menyalurkannya.
- Membagi daya ke beberapa tegangan: satu PSU mengeluarkan beberapa tegangan sekaligus, karena tiap komponen membutuhkan tegangan berbeda.
- Menjaga tegangan tetap stabil: standar ATX membatasi penyimpangan tegangan utama maksimal 5%. Jalur 12 volt, misalnya, harus tetap berada di antara 11,40 dan 12,60 volt meski beban naik-turun.
- Melindungi komponen: PSU yang baik memutus daya saat terjadi gangguan listrik. Proteksinya mencakup tegangan berlebih (over-voltage protection, OVP), tegangan kurang (UVP), arus berlebih (OCP), dan hubungan pendek (SCP).
- Menyediakan daya siaga dan sinyal kendali: saat komputer mati, PSU tetap mengalirkan sedikit daya ke motherboard supaya tombol power dan fitur sleep bisa bekerja. PSU juga mengirim sinyal Power Good yang memberi tahu motherboard bahwa tegangan sudah siap.
Tiap tegangan keluaran itu disebut rail. Berikut pembagian tugasnya:
| Rail | Toleransi | Dipakai untuk |
|---|---|---|
| +12 V | ±5% | Prosesor, kartu grafis, kipas, motor hard disk |
| +5 V | ±5% | Elektronik SSD SATA dan hard disk, perangkat lama |
| +3,3 V | ±5% | Sebagian chip logika di motherboard |
| +5 VSB | ±5% | Daya siaga saat komputer mati atau sleep |
| −12 V | ±10% | Sisa standar lama (port serial), hampir tidak terpakai |
Pada PC modern, beban terbesar ada di rail +12 V. Prosesor dan kartu grafis sama-sama menarik daya dari jalur ini, lalu motherboard dan kartu grafis menurunkannya sendiri ke tegangan yang lebih kecil. Karena itu, kemampuan rail +12 V jauh lebih penting daripada angka rail lain di label PSU. Kemampuan ini sering ditulis dalam ampere, dan rumusnya watt = volt × ampere. Rail 12 V yang mampu menyalurkan 600 W berarti membawa sekitar 50 A.
Cara Kerja Power Supply, dari Stop Kontak sampai Motherboard

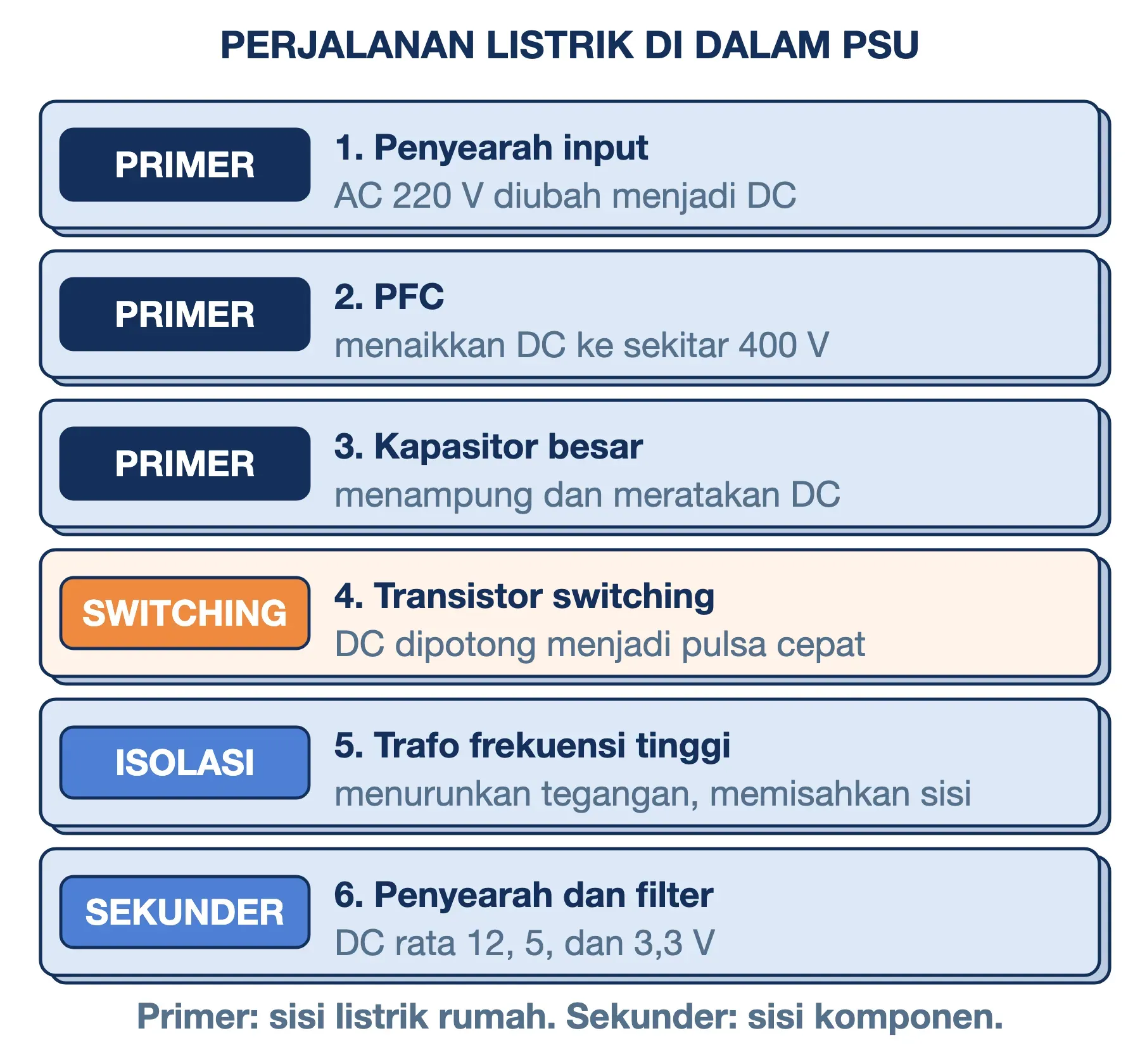

PSU komputer modern adalah switching power supply atau SMPS (switched-mode power supply). Prinsipnya, listrik tidak langsung diturunkan tegangannya, melainkan diubah dulu menjadi gelombang berfrekuensi sangat tinggi. Berikut urutan komponen power supply yang dilewati listrik:
- Penyearah input: listrik AC 220 volt disearahkan menjadi DC tegangan tinggi.
- PFC (power factor correction): rangkaian ini membuat PSU menarik arus dari jaringan listrik secara lebih efisien. Versi aktifnya menaikkan tegangan ke sekitar 400 volt.
- Kapasitor besar: menampung dan meratakan tegangan DC tadi.
- Transistor switching: memotong-motong DC menjadi pulsa berfrekuensi puluhan sampai ratusan kilohertz.
- Trafo frekuensi tinggi: menurunkan tegangan sekaligus memisahkan sisi listrik rumah dari sisi komponen.
- Penyearah dan filter output: mengubah pulsa kembali menjadi DC rata di 12, 5, dan 3,3 volt.
Rangkaian umpan balik terus membandingkan tegangan output dengan nilai acuannya. Kalau beban naik dan tegangan mulai turun, rangkaian ini mengatur ulang lebar pulsa transistor sehingga tegangan tetap stabil.
Kenapa harus serumit itu? Catu daya linear, yang langsung menurunkan tegangan memakai trafo besar, umumnya hanya 30–40% efisien, sedangkan SMPS bisa mencapai 90% lebih. Trafo yang bekerja di frekuensi ratusan kilohertz juga jauh lebih kecil daripada trafo 50 hertz untuk daya yang sama.
Kabel Power Supply dan Konektornya

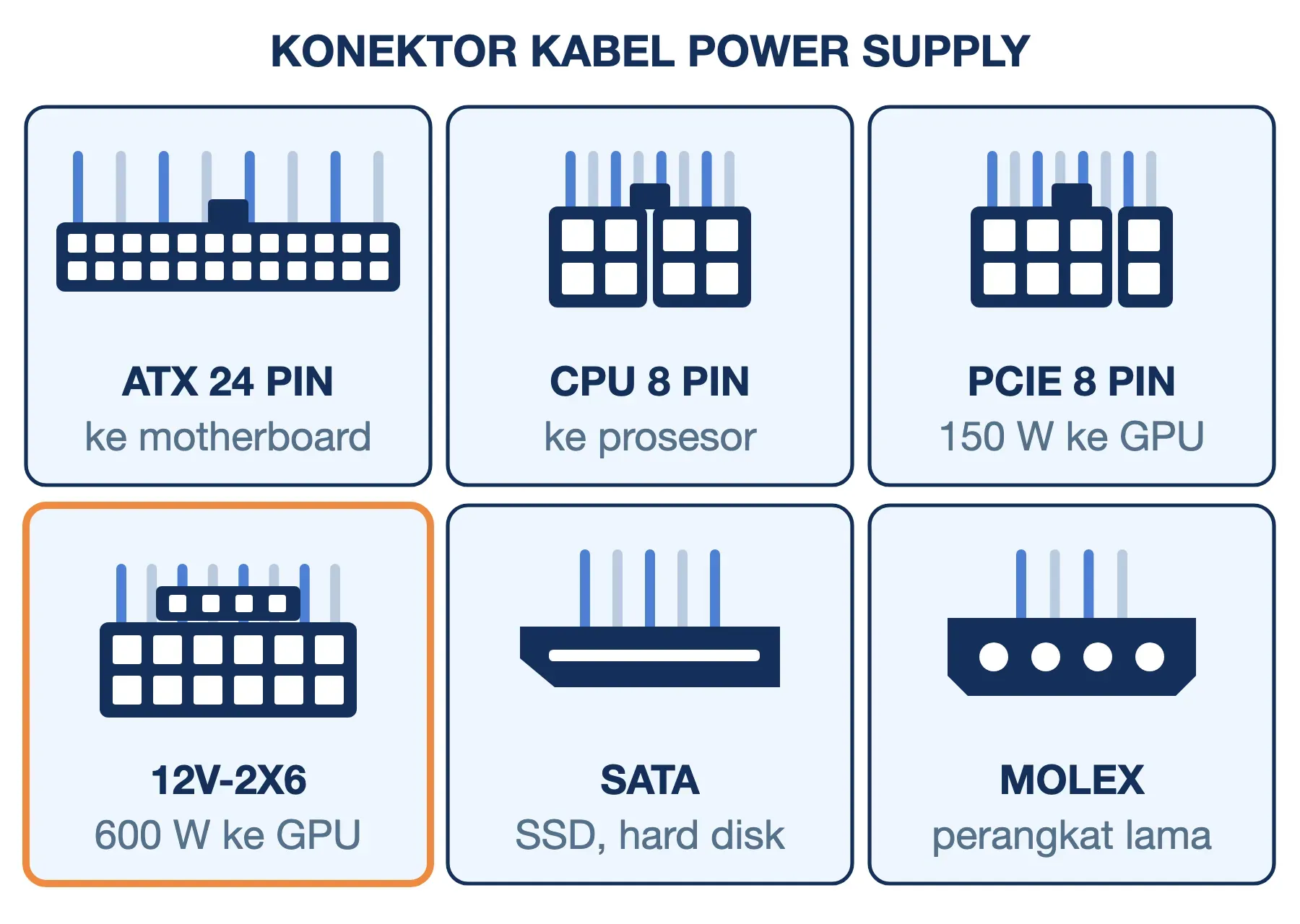

Kabel power supply berakhir di beberapa jenis konektor. Bentuknya sengaja dibuat berbeda supaya tidak tertukar saat dipasang. Berikut konektor yang akan Anda temui di PSU desktop saat ini:
| Konektor | Pin | Menuju |
|---|---|---|
| ATX utama | 20+4 | Motherboard |
| EPS / CPU | 4+4 | Prosesor |
| PCIe | 6+2 | Kartu grafis (150 W) |
| 12V-2x6 | 12+4 | Kartu grafis (600 W) |
| SATA | 15 | SSD, hard disk |
| Molex | 4 | Pompa, perangkat lama |
Empat pin di konektor ATX utama bisa dilepas untuk motherboard lama yang hanya punya 20 lubang. Konektor PCIe 6 pin menyalurkan 75 W, sedangkan versi 8 pin 150 W.
Konektor SATA power inilah yang menghidupkan SSD berukuran 2,5 inci dan hard disk. SSD M.2 tidak membutuhkannya, karena mendapat daya langsung dari slot di motherboard.
Konektor 12V-2x6 perlu perhatian khusus. Ia menggantikan 12VHPWR, konektor 16 pin yang dikenalkan bersama standar ATX 3.0 pada 2022. Pada versi 12V-2x6, terminal daya dibuat lebih panjang dan pin pendeteksi (sense pin) dibuat lebih pendek. Akibatnya, kartu grafis langsung mati kalau konektor belum masuk sempurna. Saat memasang kabel ini, pastikan konektornya terdorong sampai tidak ada celah.
Jenis-Jenis Power Supply Komputer
Jenis power supply bisa dibedakan dari tiga sudut: standar yang diikuti, ukuran fisik, dan cara kabelnya terpasang.
Berdasarkan Standar
- AT: standar era 1980–1990-an. Komputer dinyalakan dan dimatikan lewat saklar fisik, jadi sistem operasi tidak bisa mematikan komputer sendiri.
- ATX dan ATX12V: standar yang dipakai hampir semua PC desktop sampai sekarang. PSU dinyalakan oleh motherboard, sehingga komputer bisa mati sendiri setelah Windows di-shutdown.
- ATX 3.0 dan ATX 3.1: revisi tahun 2022 dan 2023 yang menyesuaikan PSU dengan kartu grafis modern. Keduanya membawa konektor 16 pin untuk kartu grafis dan aturan tahan lonjakan daya.
- ATX12VO: varian dari Intel (2019) yang hanya mengeluarkan 12 volt lewat konektor 10 pin. Penurunan ke 5 dan 3,3 volt dipindahkan ke motherboard.
Berdasarkan Ukuran
| Form factor | Dimensi (L × T × P, mm) | Dipakai di |
|---|---|---|
| ATX | 150 × 86 × 140 | Casing tower standar |
| SFX | 125 × 63,5 × 100 | Casing mini-ITX yang ringkas |
| SFX-L | 125 × 63,5 × 130 | Mini-ITX, kipas lebih besar |
| TFX | 85 × 64 × 175 | PC kantor ramping |
| Flex ATX | 81,5 × 40,5 × 150 | Mini PC, casing slim |
Unit ATX berdaya besar sering lebih panjang dari 140 mm, jadi cocokkan dengan batas panjang PSU di spesifikasi casing.
Berdasarkan Kabel
- Non-modular: seluruh kabel menempel permanen. Harganya paling murah, tetapi kabel yang tidak terpakai tetap harus disimpan di dalam casing.
- Semi-modular: kabel 24 pin dan kabel prosesor menempel, sisanya bisa dilepas.
- Full modular (PSU modular): semua kabel bisa dilepas, sehingga Anda hanya memasang yang dibutuhkan.
Jangan pernah memakai kabel modular dari PSU lain, termasuk dari PSU merek sama tetapi berbeda seri. Susunan pin di sisi PSU tidak distandarkan, sehingga kabel yang bentuknya pas bisa membawa tegangan ke pin yang salah dan merusak komponen.
Membaca Sertifikasi 80 PLUS dengan Angka Listrik Indonesia
Sertifikasi 80 PLUS menunjukkan efisiensi PSU, yaitu berapa persen listrik dari stop kontak yang sampai ke komponen. Sisanya menjadi panas.
Tabel yang paling sering beredar adalah versi pengujian 115 volt, tegangan listrik di Amerika Serikat. Indonesia memakai 220 volt, dan pada tegangan ini PSU yang sama bekerja sedikit lebih efisien. Berikut perbandingan syarat efisiensinya pada beban 20%, 50%, dan 100%:
| Tingkat | Versi 115 V | Versi 230 V |
|---|---|---|
| 80 PLUS (standar) | 80 / 80 / 80% | 82 / 85 / 82% |
| Bronze | 82 / 85 / 82% | 85 / 88 / 85% |
| Silver | 85 / 88 / 85% | 87 / 90 / 87% |
| Gold | 87 / 90 / 87% | 90 / 92 / 89% |
| Platinum | 90 / 92 / 89% | 92 / 94 / 90% |
| Titanium | 92 / 94 / 90% | 93 / 95 / 91% |

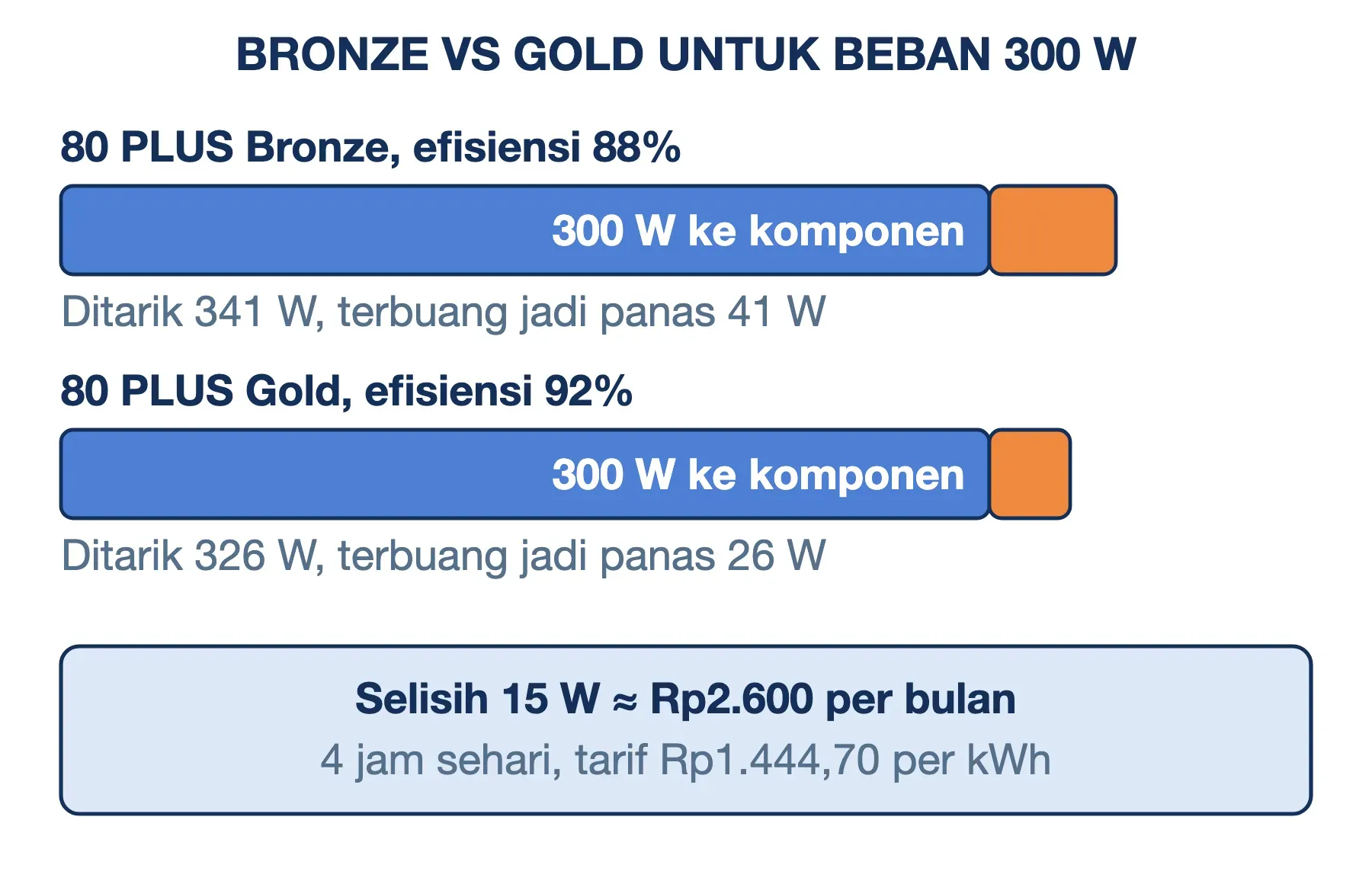

Apa artinya untuk tagihan listrik? Ambil contoh PC yang menarik 300 W saat bermain game dari PSU 600 W, artinya PSU bekerja di beban 50%. PSU Bronze dengan efisiensi 88% menarik sekitar 341 W dari stop kontak, sedangkan PSU Gold 92% menarik sekitar 326 W. Selisihnya 15 W. Dengan pemakaian empat jam sehari dan tarif Rp1.444,70 per kWh, selisihnya hanya sekitar Rp2.600 per bulan.
Jadi, untuk PC rumahan, keunggulan PSU Gold jarang terbayar lewat penghematan listrik. Manfaat nyatanya ada di panas yang lebih rendah, kipas yang lebih senyap, dan komponen internal yang biasanya lebih berkualitas.
Cara Menghitung Watt Power Supply yang Dibutuhkan
Kebutuhan watt power supply PC bisa dihitung dengan rumus sederhana: daya prosesor + daya kartu grafis + sekitar 60–80 W. Angka terakhir itu untuk motherboard, RAM, penyimpanan, dan kipas. Hasilnya lalu ditambah cadangan sekitar 40%, karena PSU paling efisien di kisaran 50% kapasitasnya. Angka daya prosesor bisa dilihat di spesifikasi TDP-nya.
Contoh 1, PC kantor. Ryzen 5 7600 dengan grafis terintegrasi memiliki TDP 65 W. Ditambah 60 W untuk komponen lain, totalnya sekitar 125 W, atau 175 W setelah cadangan. PSU 450–550 W berlabel 80 PLUS Bronze sudah lebih dari cukup, jadi carilah kualitas, bukan watt besar.

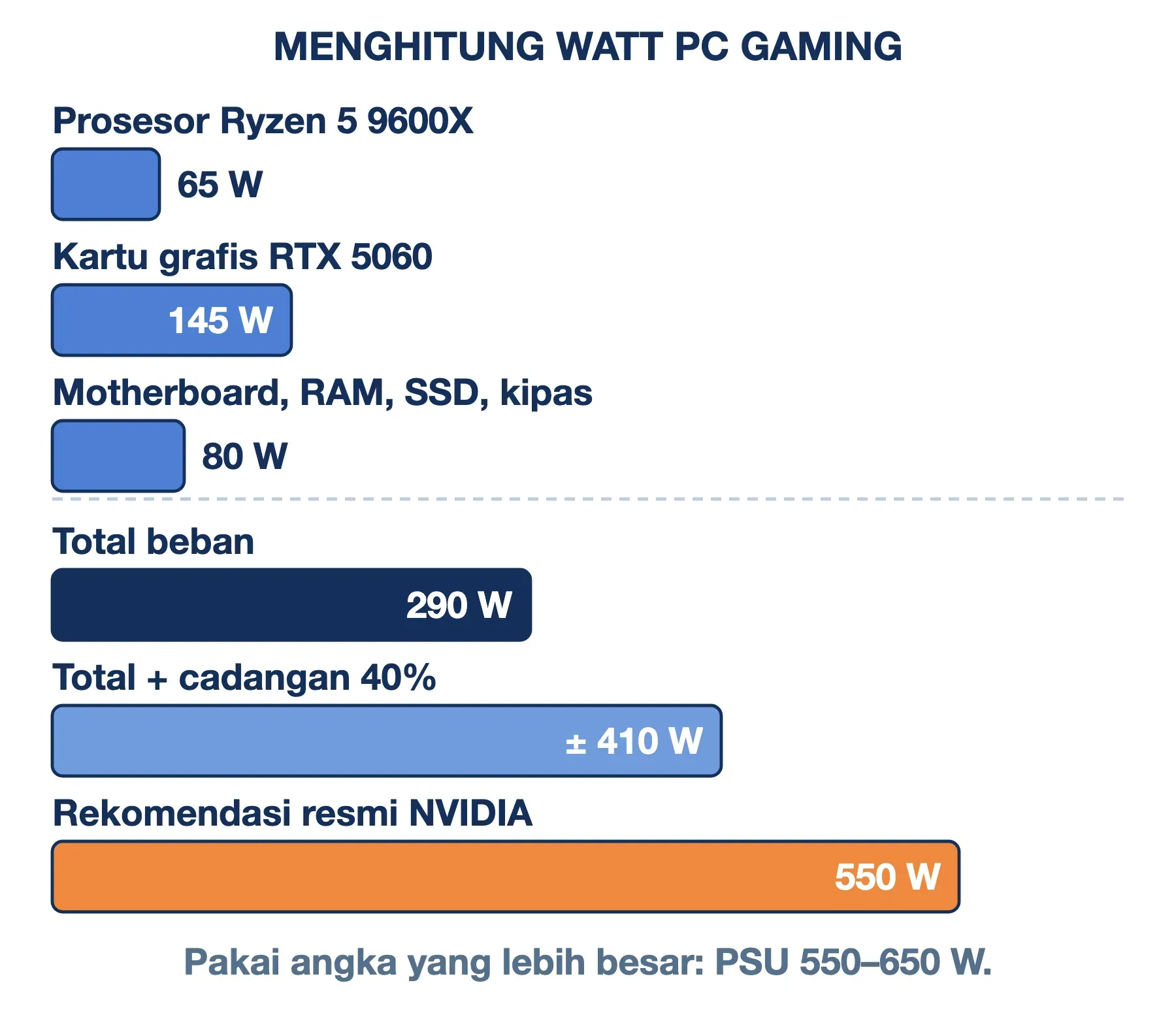

Contoh 2, PC gaming. Ryzen 5 9600X (TDP 65 W) dipasangkan dengan RTX 5060 (145 W). Ditambah 80 W untuk sisanya, totalnya 290 W, atau sekitar 410 W setelah cadangan. Namun NVIDIA merekomendasikan PSU minimal 550 W untuk kartu ini. Pakai angka yang lebih besar, sehingga pilihan yang aman adalah 550–650 W.
Rekomendasi resmi produsen kartu grafis adalah pegangan yang paling praktis. Angka ini dihitung untuk satu PC utuh:
| Kartu grafis | Daya kartu | PSU minimum (resmi) |
|---|---|---|
| GeForce RTX 4060 | 115 W | 550 W |
| GeForce RTX 5060 | 145 W | 550 W |
| GeForce RTX 5070 | 250 W | 650 W |
| GeForce RTX 5070 Ti | 300 W | 750 W |
| Radeon RX 9070 | 220 W | 650 W |
NVIDIA menghitung angka seri RTX 50 dengan prosesor kelas atas Ryzen 9 9950X (TDP 170 W). Untuk prosesor kelas menengah, angka ini sudah menyertakan cadangan.
Sebagai pegangan cepat, berikut kapasitas PSU yang aman per jenis PC, diturunkan dari rekomendasi resmi di atas:
| Jenis PC | Contoh kartu grafis | PSU yang disarankan |
|---|---|---|
| Kantor, sekolah | Grafis terintegrasi | 450–550 W |
| Gaming entry | RTX 4060, RTX 5060 | 550–650 W |
| Gaming menengah | RTX 5070, RX 9070 | 650–750 W |
| Gaming kelas atas | RTX 5070 Ti | 750–850 W |
Kenapa angka resminya jauh di atas hitungan kasar? Standar PCIe untuk kartu grafis mengizinkan lonjakan sesaat hingga tiga kali daya berkelanjutannya, selama 100 mikrodetik. Lonjakan sesingkat ini bisa memicu proteksi PSU lama sehingga komputer mati mendadak saat bermain game. Standar ATX 3.0 menjawabnya: PSU harus tahan dibebani hingga dua kali daya terukurnya selama 100 mikrodetik. Untuk kartu grafis keluaran 2023 ke atas, pilih PSU berlabel ATX 3.0 atau 3.1.
Untuk rakitan dengan banyak hard disk, water cooling, atau dua kartu grafis, pakai kalkulator PSU online (PSU calculator). Prinsipnya sama dengan rumus di atas, hanya daftar komponennya lebih lengkap.
Harga Power Supply Komputer di Indonesia
Harga power supply komputer ditentukan kapasitas, tingkat 80 PLUS, dan jenis kabelnya. Berikut contoh harga dari satu toko komputer daring pada 8 Oktober 2026:
| Kelas | Contoh model | Harga |
|---|---|---|
| 550 W Bronze | Aerocool LUX 550 | Rp624.000 |
| 550 W Bronze | Corsair CX550 | Rp1.006.800 |
| 650 W Bronze | Fractal Anode 650W | Rp1.062.000 |
| 650 W Gold | Fractal Ion 650W | Rp1.449.600 |
| 650 W Gold | Corsair RM650e | Rp1.932.000 |
| 750 W Gold | Corsair RM750e | Rp2.292.000 |
| 850 W Gold | Corsair RM850e | Rp2.782.800 |
Harga berbeda antar toko dan berubah dari bulan ke bulan, jadi anggap tabel ini patokan kisaran. Secara umum, PSU 550 W Bronze dari merek dikenal berada di kisaran Rp600 ribu–Rp1 juta. Kelas 650 W Gold berada di Rp1,4–1,9 juta, sedangkan 750–850 W Gold di Rp1,7–3,1 juta.
Masa garansi bisa dipakai sebagai petunjuk kualitas tambahan. Rentangnya lebar, mulai dari dua tahun di PSU kelas pemula hingga 10 tahun untuk Corsair RMx dan 12 tahun untuk Seasonic PRIME.
Hal yang Perlu Anda Pertimbangkan Sebelum Membeli PSU
Memilih PSU bukan sekadar mencari watt terbesar dengan harga termurah. Perhatikan tiga hal berikut:
- PSU tanpa merek sering melebih-lebihkan watt: PSU bawaan casing murah kadang berlabel 500 W, tetapi tidak memiliki sertifikasi apa pun yang bisa membuktikannya. Saat dibebani mendekati angka itu, tegangannya bisa turun di luar batas aman.
- PSU kebesaran tidak memberi keuntungan: PSU 1.000 W untuk PC kantor yang menarik 125 W bekerja di sekitar 12% kapasitasnya. Di beban serendah itu, efisiensinya justru turun, karena sertifikasi 80 PLUS umumnya baru mengukur mulai beban 20%.
- PSU adalah komponen yang bisa merusak komponen lain: saat PSU berkualitas buruk gagal, proteksinya belum tentu bekerja. Hematlah di komponen lain, jangan di PSU.
Ciri Power Supply Rusak dan Cara Mengeceknya
PSU yang mulai rusak biasanya memberi tanda sebelum mati total. Gejala yang paling umum:
- Komputer mati atau restart sendiri saat bermain game atau rendering, tetapi normal saat dipakai mengetik.
- Komputer tidak merespons sama sekali saat tombol power ditekan.
- Power supply nyala tapi komputer mati: kipas berputar dan lampu menyala, tetapi layar tetap gelap.
- Muncul bunyi mendesis, berdenging, atau bau hangus dari bagian belakang casing.
Gejala ketiga paling sering menyesatkan. Kipas PSU yang berputar hanya membuktikan PSU bisa menyala, bukan bahwa semua tegangannya benar. Dukungan teknis Dell bahkan menyebut kondisi "ada tanda daya tetapi tidak memulai POST" sebagai tanda PSU kemungkinan rusak. POST (Power-On Self-Test) adalah pemeriksaan awal oleh BIOS, dan motherboard baru memulainya setelah menerima sinyal Power Good dari PSU.
Lalu, power supply rusak karena apa? Penyebab yang paling sering adalah panas. Kapasitor di dalam PSU menua lebih cepat pada suhu tinggi, dan debu yang menyumbat kipas mempercepat prosesnya. Penyebab lain adalah lonjakan listrik saat petir atau listrik padam-menyala, beban yang terus mendekati kapasitas maksimal, dan PSU murah tanpa rangkaian proteksi.
Berikut tiga langkah mengecek PSU, dari yang tanpa alat sampai yang memakai alat ukur.
Langkah #1: Isolasi Komponen
Matikan komputer dan cabut kabel listriknya. Lepas perangkat yang tidak wajib, seperti hard disk kedua dan perangkat USB, lalu sisakan prosesor, satu keping RAM, dan motherboard. Setelah itu, coba nyalakan lagi. Kalau komputer menyala, kemungkinan besar PSU tidak sanggup menanggung beban penuh atau salah satu komponen yang dilepas bermasalah.
Langkah #2: Uji Paperclip
Uji ini memastikan PSU bisa menyala tanpa motherboard. Langkah berikut mengikuti panduan resmi Corsair:
- Matikan saklar PSU, lalu cabut semua kabel PSU dari komponen. Sisakan kabel listrik dan kabel 24 pin.
- Pegang konektor 24 pin dengan pengait menghadap ke atas dan pin menghadap Anda. Sambungkan pin 16 (kabel hijau) dengan pin 17 (kabel hitam) memakai klip kertas atau jumper khusus PSU.
- Nyalakan saklar PSU. Kalau kipas berputar, PSU masih bisa menyala.
Salah memilih pin dapat menyebabkan cedera dan merusak PSU, menurut peringatan Corsair sendiri. Kalau Anda ragu, lewati langkah ini dan serahkan ke teknisi. PSU dengan mode kipas zero RPM mungkin hanya memutar kipasnya sesaat, dan itu tetap normal.
Ingat keterbatasannya: uji ini dilakukan tanpa beban. PSU yang lolos uji paperclip masih bisa gagal saat menanggung beban kartu grafis.
Langkah #3: Ukur dengan PSU Tester atau Multimeter
PSU tester menampilkan tegangan tiap rail dan waktu sinyal Power Good. Menurut Corsair, nilai Power Good normal berada di kisaran 100–500 milidetik, sedangkan angka 0 berarti PSU gagal. Bandingkan juga tegangannya dengan batas toleransi ATX. Rail 12 V harus berada di 11,40–12,60 V, rail 5 V di 4,75–5,25 V, dan rail 3,3 V di 3,135–3,465 V. Tegangan di luar rentang ini adalah alasan kuat untuk mengganti PSU.
Pertanyaan Seputar Power Supply Komputer
Apa yang terjadi jika power supply rusak?
Gejalanya bervariasi, dari komputer yang tidak mau menyala, mati mendadak saat beban berat, hingga restart berulang. PSU yang rusak tidak bisa diperbaiki dengan aman oleh pengguna biasa, karena kapasitor di dalamnya bisa menyimpan tegangan tinggi meski kabel listrik sudah dicabut. Solusi yang wajar adalah mengganti unitnya.
Berapa biaya mengganti power supply komputer?
Biaya terbesarnya adalah harga unit PSU itu sendiri. Mengikuti tabel harga di atas, kisarannya Rp600 ribu–Rp1 juta untuk 550 W Bronze dan Rp1,4–1,9 juta untuk 650 W Gold. Penggantiannya bisa Anda lakukan sendiri dengan obeng. Foto dulu posisi tiap kabel, cabut semuanya, lepas empat sekrup PSU di belakang casing, lalu pasang unit baru dengan urutan sebaliknya.
Apa beda PSU, adaptor laptop, dan UPS?
Adaptor laptop pada dasarnya adalah PSU yang dipindahkan ke luar badan laptop supaya laptop lebih tipis. UPS (uninterruptible power supply) lain lagi. Ia berisi baterai, dipasang di antara stop kontak dan komputer, dan tetap mengalirkan listrik beberapa menit saat padam. UPS tidak menggantikan PSU. Pada skala besar, peran yang sama dijalankan UPS dan genset di data center.
Kenapa server memakai dua power supply?
Server kelas menengah ke atas memakai dua PSU dengan skema 1+1. Satu unit cukup untuk menanggung seluruh beban, sehingga mesin tetap menyala kalau salah satu PSU rusak. Pembahasan lengkapnya ada di artikel komputer server.
Kesimpulan
Power supply komputer mengubah listrik PLN 220 V menjadi tegangan DC yang stabil, membaginya ke tiap komponen, dan melindungi komponen dari gangguan listrik. Untuk PC kantor, PSU 450–550 W 80 PLUS Bronze dari merek yang jelas sudah memadai. Untuk PC gaming, ikuti rekomendasi resmi produsen kartu grafis, lalu pilih PSU ATX 3.0 atau 3.1 untuk kartu grafis keluaran baru.
Kalau komputer mulai mati sendiri saat beban berat, curigai PSU lebih dulu dan cek dengan langkah bertahap di atas. Semoga artikel ini membantu.
