Di sebuah persimpangan jalan, tidak ada yang menempel paragraf panjang berisi instruksi. Yang ada hanya rambu: panah, simbol, dan beberapa kata. Pengendara cukup melirik sekilas untuk tahu harus belok ke mana. Informasi yang kalau ditulis sebagai teks akan butuh satu alinea, di sana bisa dipahami dalam satu detik karena disajikan secara visual.
Logika sebuah program menghadapi kebutuhan yang sama. Ada titik-titik di mana program harus "memilih jalan" — kalau kondisi A terpenuhi belok ke sini, kalau tidak belok ke sana. Membaca semua percabangan itu dalam bentuk teks bisa melelahkan. Di sinilah flowchart berperan: ia adalah "peta arah" dari logika sebuah proses.
Artikel ini membahas pengertian flowchart dari nol untuk Anda yang baru belajar, bahkan kalau Anda belum bisa coding sama sekali. Kita akan lihat apa itu flowchart, simbol apa saja yang benar-benar perlu dikuasai (jauh lebih sedikit dari yang Anda kira), cara membangunnya selangkah demi selangkah, dan kapan sebenarnya flowchart bukan pilihan terbaik.
Apa Itu Flowchart?
Flowchart adalah diagram yang menggambarkan urutan langkah dan keputusan sebuah proses menggunakan simbol-simbol baku yang dihubungkan dengan panah. Setiap kotak mewakili satu langkah, dan panah menunjukkan ke mana alur bergerak setelahnya. Hasilnya adalah gambaran utuh sebuah proses yang bisa ditangkap mata dalam sekali pandang.
Kata "flow" berarti aliran dan "chart" berarti bagan, jadi flowchart secara harfiah adalah bagan aliran. Cara kerjanya: Anda memecah sebuah proses menjadi langkah-langkah, memberi tiap langkah simbol yang sesuai dengan perannya, lalu menghubungkannya sesuai urutan kejadian.
Penting untuk dicatat sejak awal bahwa flowchart tidak eksklusif milik programmer. Ia juga dipakai untuk memetakan proses bisnis, prosedur operasional standar (SOP), sampai alur layanan pelanggan. Kekuatannya adalah membuat sesuatu yang abstrak menjadi terlihat — siapa pun, teknis maupun bukan, bisa menelusurinya.
Flowchart, Algoritma, dan Pseudocode — Di Mana Posisinya?
Tiga istilah ini sering tumpang tindih di kepala pemula, jadi mari kita tata posisinya. Algoritma adalah idenya — urutan logika untuk menyelesaikan masalah. Pseudocode dan flowchart hanyalah dua cara berbeda untuk menuliskan algoritma yang sama: yang satu berbentuk teks, yang satu berbentuk gambar.
Kalau Anda belum memahami konsep dasarnya, ada baiknya membaca dulu pembahasan terpisah tentang pengertian algoritma dan bentuk teksnya di pengertian pseudocode. Flowchart akan jauh lebih masuk akal kalau Anda sadar bahwa yang sedang digambar sebenarnya tetap algoritma.
Lalu kapan memilih flowchart, kapan pseudocode? Aturan praktisnya sederhana. Pilih flowchart kalau Anda perlu memperlihatkan percabangan dan alur kepada orang lain, terutama yang non-teknis. Pilih pseudocode kalau Anda akan segera menerjemahkannya ke kode, karena bentuk teks lebih dekat ke struktur program. Keduanya bukan saingan — banyak praktisi memakai keduanya untuk masalah yang sama.
Enam Simbol yang Benar-benar Perlu Anda Kuasai
Banyak panduan menjejalkan tabel berisi 26 simbol sekaligus ke pemula. Hasilnya pembaca kewalahan dan justru tidak ingat satu pun. Kenyataannya, sekitar 95% flowchart sehari-hari hanya butuh enam simbol berikut:
- Terminal (oval): menandai titik awal dan titik akhir proses. Setiap flowchart mulai dari satu "Mulai" dan berakhir di "Selesai" — ini terminal (penanda ujung alur).
- Proses (persegi panjang): mewakili satu aksi atau langkah, seperti menghitung, menyimpan, atau mengubah nilai. Ini simbol yang paling sering muncul.
- Keputusan (belah ketupat): titik percabangan berisi pertanyaan dengan jawaban ya/tidak. Dari sini alur pecah ke dua arah berbeda. Inilah simbol decision (pengambil keputusan).
- Input/Output (jajar genjang): menandai data yang masuk dari pengguna atau hasil yang ditampilkan. Disebut juga simbol input/output.
- Garis Alir (panah): menghubungkan satu simbol ke simbol berikutnya sekaligus menunjukkan arah jalannya proses.
- Konektor (lingkaran kecil): penyambung saat flowchart terlalu panjang dan harus dipecah, agar garis tidak perlu ditarik berkelok jauh. Ini connector (penyambung alur).
Simbol lain — seperti predefined process untuk sub-proses yang sudah didefinisikan terpisah, simbol dokumen, atau simbol penundaan — memang ada. Tapi Anda tidak perlu menghafalnya sekarang. Pelajari saat benar-benar membutuhkannya; menghafal semuanya di awal hanya membebani tanpa manfaat.
Membangun Flowchart Selangkah demi Selangkah
Cara tercepat memahami flowchart adalah membangun satu dari nol. Mari kita ambil masalah yang punya percabangan sekaligus perulangan: proses login sederhana. Aturannya begini — pengguna memasukkan password; kalau salah, ia diminta mengulang; kalau benar, ia masuk.
Langkah pertama, tentukan titik awal dan akhir. Setiap flowchart dimulai dari simbol Terminal "Mulai" dan ditutup dengan Terminal "Selesai". Langkah kedua, identifikasi aksinya: meminta password adalah Input, mencari data user di database adalah Proses, mengecek benar atau salah adalah Keputusan, dan menampilkan pesan adalah Output.
Langkah ketiga, susun percabangannya. Simbol Keputusan "Password benar?" akan punya dua cabang. Cabang "Tidak" kembali ke langkah meminta password — di sinilah perulangan terbentuk. Agar garis loop-back tidak berkelok jauh, kita selipkan simbol Konektor sebagai titik sambung. Cabang "Ya" lanjut ke pesan berhasil. Kalau dirangkai, hasilnya seperti ini — keenam simbol inti tampil sekaligus:

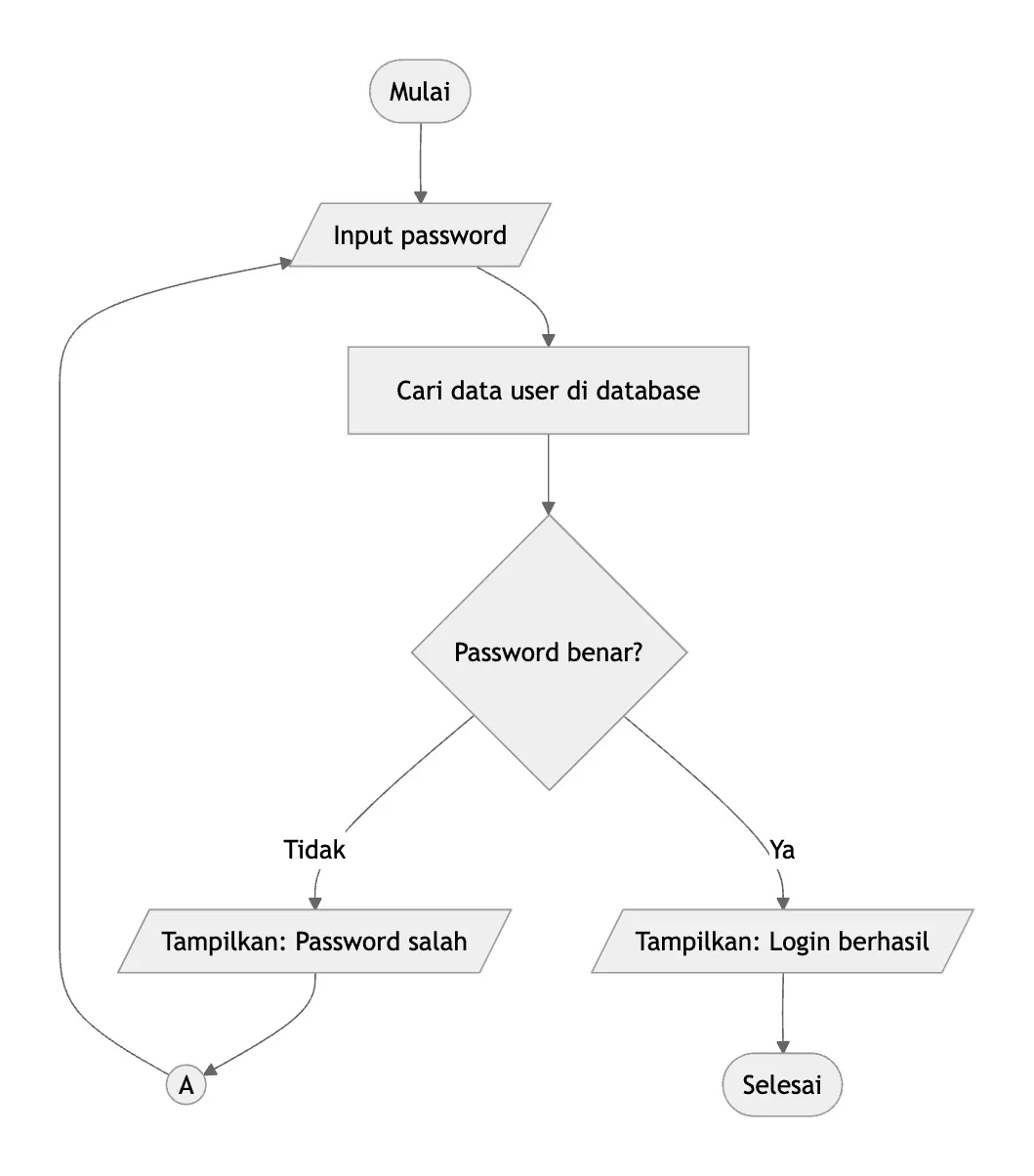

Contoh Flowchart
Perhatikan cabang "Tidak" yang menarik alur kembali ke kotak Input. Itulah cara flowchart menggambarkan perulangan secara visual — sesuatu yang langsung terlihat di gambar, tapi perlu dibaca cermat kalau ditulis sebagai teks. Logika yang sama dalam bentuk pseudocode kira-kira begini:
MULAI
ULANGI
INPUT password
CARI data user di database
JIKA password salah MAKA
OUTPUT "Password salah"
SELAMA password salah
OUTPUT "Login berhasil"
SELESAIBandingkan keduanya. Pseudocode lebih ringkas dan lebih dekat ke kode. Flowchart lebih lambat ditulis, tapi percabangannya langsung tertangkap mata. Inilah alasan keduanya saling melengkapi, bukan saling menggantikan.
Jenis-Jenis Flowchart
Dalam praktik, flowchart dikelompokkan menjadi beberapa jenis sesuai konteks pemakaiannya. Anda tidak perlu menghafal semuanya, cukup tahu peta besarnya:
- Flowchart Program: merinci logika sebuah program langkah demi langkah. Ini yang paling relevan kalau Anda belajar coding.
- Flowchart Sistem: menggambarkan alur kerja sebuah sistem secara menyeluruh, termasuk perangkat dan media yang terlibat.
- Flowchart Proses: fokus menganalisis dan memperbaiki langkah dalam sebuah prosedur, sering dipakai di rekayasa industri.
- Flowchart Dokumen: menelusuri perpindahan formulir atau laporan antar bagian dalam organisasi.
- Flowchart Skematik: mirip flowchart sistem, tapi memakai gambar perangkat agar lebih mudah dipahami audiens awam.
Untuk Anda yang baru belajar pemrograman, fokuslah dulu pada flowchart program. Empat jenis lainnya lebih relevan saat Anda masuk ke ranah sistem atau proses bisnis nanti.
Aturan Membuat Flowchart yang Baik
Flowchart yang baik bisa dipahami orang lain tanpa penjelasan lisan. Beberapa aturan berikut sederhana, tapi sangat menentukan kejelasan:
- Konsisten arah baca: pilih satu arah — dari atas ke bawah atau kiri ke kanan — dan pertahankan. Alur yang melompat-lompat arah membuat pembaca tersesat.
- Satu titik mulai, akhir yang jelas: hanya boleh ada satu simbol "Mulai", dan setiap jalur harus berakhir di "Selesai". Tidak boleh ada alur yang menggantung tanpa ujung.
- Setiap Keputusan punya semua cabang berlabel: simbol belah ketupat wajib punya jalur keluar untuk "Ya" maupun "Tidak", dan keduanya diberi label jelas.
- Pakai simbol baku, jangan mengarang: gunakan simbol yang sudah disepakati umum. Simbol buatan sendiri membuat orang lain salah menafsirkan.
- Hindari garis bersilangan: garis alir yang saling memotong membingungkan. Kalau tidak terhindarkan, pakai simbol Konektor.
- Usahakan muat satu halaman: flowchart yang harus di-scroll panjang kehilangan keunggulan utamanya, yaitu terlihat utuh sekali pandang.
Kesalahan Umum Pemula
Karena flowchart terlihat mudah, pemula sering jatuh ke pola yang sama. Mengenalinya lebih awal akan menghemat banyak revisi.
- Cabang keputusan tanpa jalur keluar: simbol Keputusan dibuat, tapi salah satu cabangnya tidak ke mana-mana. Alur jadi menggantung dan proses tidak pernah benar-benar selesai.
- Proses terlalu detail: satu masalah dipecah sampai puluhan kotak kecil sehingga flowchart-nya jadi seperti pseudocode bergambar yang malah sulit dibaca. Satu kotak proses sebaiknya mewakili satu langkah bermakna, bukan satu baris kode.
- Lupa kondisi berhenti pada perulangan: cabang yang kembali ke atas dibuat, tapi tidak ada kondisi yang membuatnya berhenti. Ini menggambarkan infinite loop (perulangan tanpa akhir) — kesalahan logika yang fatal.
- Arah panah tidak konsisten: sebagian alur ke bawah, sebagian tiba-tiba ke atas tanpa alasan jelas. Pembaca kehilangan jejak arah.
Benang merahnya: flowchart kehilangan gunanya begitu ia jadi terlalu rumit untuk dibaca sekilas. Kalau gambar Anda butuh penjelasan panjang untuk dipahami, kemungkinan ada yang salah pada strukturnya.
Kapan Flowchart Bukan Pilihan Terbaik
Hampir semua artikel hanya memuji flowchart. Tapi sebagai praktisi, ada beberapa situasi ketika flowchart justru merepotkan. Untuk algoritma yang sangat panjang dengan banyak percabangan bertingkat, flowchart berubah menjadi jaring laba-laba yang malah lebih sulit dibaca daripada teks biasa.
Ada keterbatasan lain yang jarang disebut. Flowchart sulit dikelola dalam version control (sistem pelacak perubahan kode seperti Git), karena ia gambar, bukan teks. Perubahan kecil pada logika butuh menggambar ulang, sementara pseudocode cukup diedit satu baris. Untuk programmer yang sudah terbiasa, menulis pseudocode umumnya jauh lebih cepat daripada menggambar flowchart yang rapi.
Sebaliknya, flowchart unggul di situasi tertentu. Ia paling kuat ketika Anda perlu menjelaskan alur kepada orang non-teknis — manajer, klien, atau tim lain — yang akan kesulitan membaca pseudocode. Ia juga ideal untuk memetakan proses bisnis dan untuk melihat seluruh percabangan secara sekilas saat merancang logika rumit. Aturan praktisnya: makin visual kebutuhan komunikasinya dan makin awam audiensnya, makin layak flowchart dipakai.
Cara Mulai Latihan Membuat Flowchart
Kalau Anda baru mulai, urutan latihan yang efektif kira-kira begini. Tahap pertama, ambil proses sehari-hari yang logikanya sudah Anda kuasai — alur menarik uang di ATM, menentukan ukuran baju dari tinggi badan, atau memutuskan membawa payung berdasarkan cuaca. Gambar alurnya hanya dengan enam simbol inti tadi.
Tahap kedua, batasi ukuran. Untuk dua minggu pertama, jaga setiap flowchart di bawah sekitar 15 simbol. Kalau lebih dari itu, kemungkinan masalahnya perlu dipecah dulu menjadi bagian lebih kecil. Tahap ketiga, untuk masalah yang sama, coba tuliskan juga versi pseudocode-nya. Membandingkan dua bentuk untuk logika identik mempercepat pemahaman Anda terhadap keduanya.
Soal ritme, target yang realistis adalah satu proses sederhana per hari selama dua minggu. Konsistensi dengan masalah kecil jauh lebih berharga daripada memaksakan satu flowchart raksasa lalu menyerah di tengah jalan.
Kesimpulan
Flowchart adalah cara memetakan logika sebuah proses secara visual menggunakan simbol baku yang dihubungkan panah. Kekuatannya adalah membuat percabangan terlihat sekali pandang dan mudah dijelaskan ke siapa pun, termasuk orang non-teknis. Untuk menguasainya, Anda cukup memahami enam simbol inti — bukan dua puluh enam.
Namun flowchart adalah alat, bukan tujuan. Ia unggul untuk komunikasi dan logika bercabang, tapi merepotkan untuk alur raksasa dan sulit dikelola dalam version control. Pasangkan dengan pseudocode: gambar untuk dilihat, teks untuk diterjemahkan ke kode. Mulailah dari proses kecil sehari-hari, jaga tetap ringkas, dan latih dengan ritme yang bisa Anda jaga.
Semoga artikel ini membantu.
